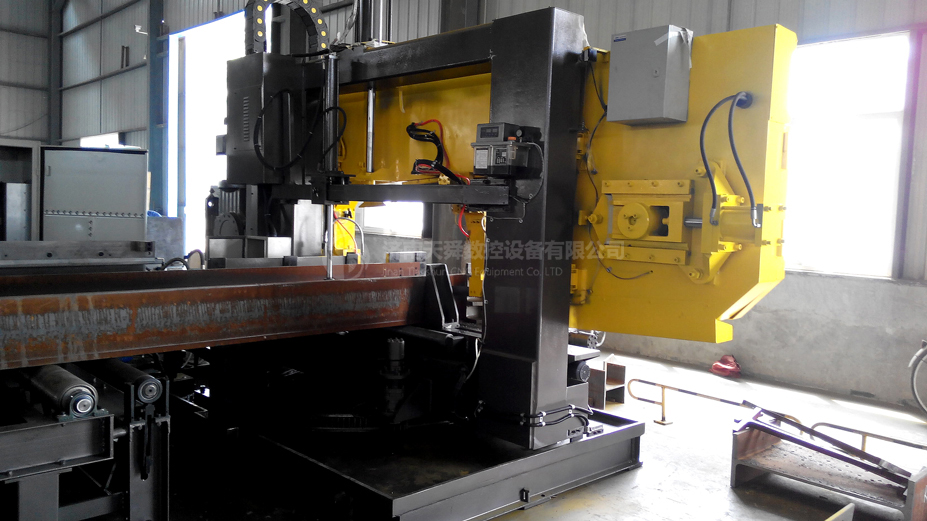

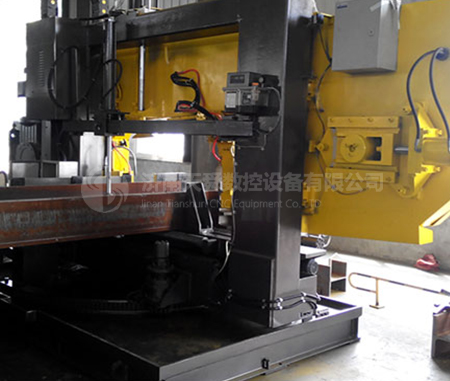

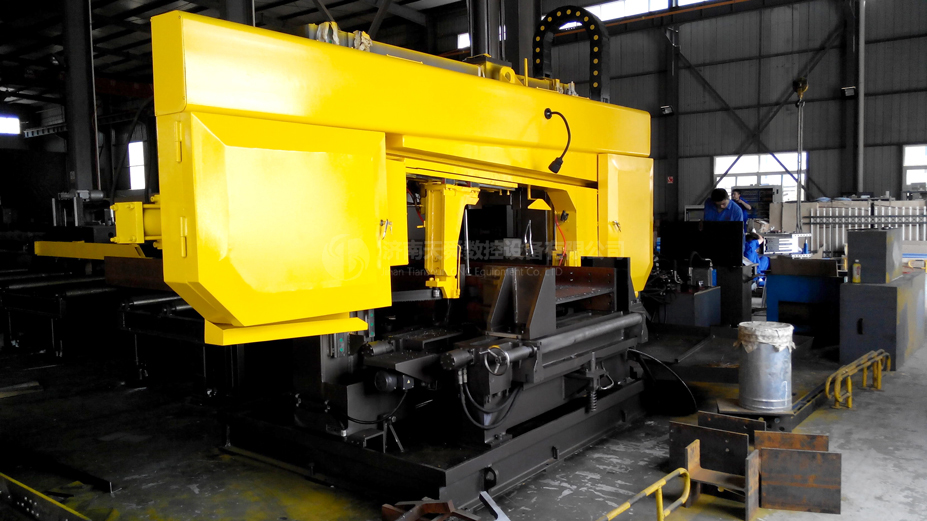

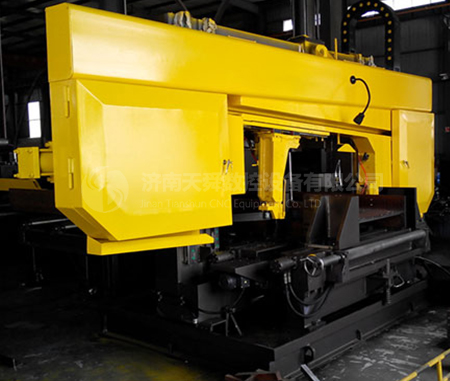

DJ1250钢构专用龙门锯床

龙门结构,锯口窄、省料、节能、锯削精度高,操作方便,生产效率高;可选配电动料道、变频调速。

联系热线
053184278878

DJ1250钢构专用龙门锯床性能描述:
1.锯床采用龙门结构,刚性好,稳定强,锯切截面平整,45号线性导轨导向,导轨滑块选用滚柱式,锯切进给采用双油缸液压控制,调速阀及伺服比例阀无级变速。锯切H型钢时,倾斜的锯条接触到工件的先后顺序是:单侧翼板→双侧翼板→腹板→双侧翼板→单侧翼板,可以自动抬起重新锯切,通过旋转编码器反馈。
2.带锯条采用液压张紧,锯条在快速运动中亦保持良好的张紧力,延长了锯条寿命,用户可根据型钢大小来调整压力;而且还有锯条断裂时的检测装置,如果机床出现锯带断裂故障时,机床自动感应并停机。

3.镭射线标线对刀装置,实现快速工件定位。钢刷式清屑,同时配备电磁式自动排屑装置,实现锯屑自动收集。主传动采用大功率齿轮减速机,动力强劲,性能可靠,经过精密平衡校正,运转平稳可靠。锯口窄、省料、节能、锯削精度高,操作方便,生产效率高。
4.合理的锯带导向装置,有效的延长锯带寿命,可移动锯条导向装置和侧压紧装置共同运动,结构稳固、运动灵活。传动件往精密平衡矫正,减少震动,独特的液压系统设计,下降速度平稳,锯切过程中锯带会自动抬升一段距离,再重新切割,此精密系统可防止锯条非正常破坏,达到理想锯切效果。

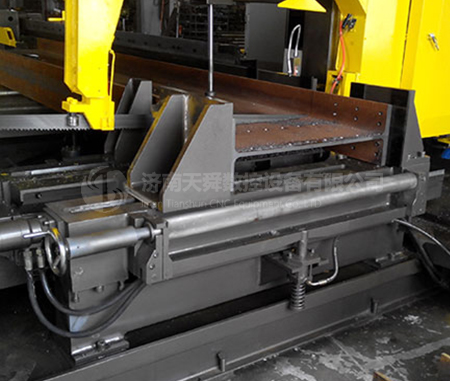

5.为避免压料时工件倾斜,主机龙门上布置有上压油缸,在压紧工件时确保将工件与下基准面压实。独立的操作箱,智能人机界面使机械操作极其简便且效率高,机器讯息及故障排除自动显示。水管+快接头,电缆接头也选用快速接头。

6.采用高效节能PLC配合设计简洁之电路,实现送料、夹紧、锯切过程全自动化,电气箱优异的空间,不仅确保机器低故障率且方便维修、节省时间。为了精度的长久保持,主要焊接件如锯架、龙门、底座等均进过热时效处理,并提供热处理时效报告。
7.机床铭牌及警示标牌齐全,但不要体现生产厂家名称,材质为铝制或不锈钢板。发货提供机械、电气、液压说明书,包含机械易损件图册、液压原理图、电气接线图、润滑图、吊装图。提供电气程序安装盘。电气接线时注意标记接线号,以便根据接线图检查线路,排除故障。 液压元件采用台湾伟圣,电器元件采用国内外知名品牌。


DJ1250钢构专用龙门锯床技术参数:


锯切能力W1250×H600mm
切割300W×200Hmm
锯带规格10800×67×1.6mm
锯带线速度20-100m/min变频无级调速
锯带进给速度0-100mm/min液压无级调速
锯带张紧方式液压
主电机15.0KW 380V 50HZ
液压电机5.5KW 380V 50HZ
冷却电机370W 380V 50HZ
工作夹紧液压虎钳(两组)两套可分别单独动作
角度调整参数化控制
锯带倾角3-5°
锯带导向液压
导向臂液压移动
主传动方式螺旋齿轮减速机
工作台承载能力15t
